Najvýraznejší zo štvorice Zo štyroch rámikov radu PLASY je tento na strope vidieť najviac: čierna plus štvorec je kombinácia, ktorá sa nesnaží splynúť. Na bielom podhľade pôsobí ako presne umiestnený grafický prvok – a práve preto pri ňom rozhoduje rozmiestnenie viac než pri ktoromkoľvek inom variante. PLASY-S má rozmer 9,3 × 9,3 cm a sám o sebe nesvieti – je to objímka a kryt, do ktorého vložíte svetelný zdroj. Objímka GU10 je súčasťou balenia, zdroj nie. Vyberiete si ho podľa toho, koľko svetla potrebujete.

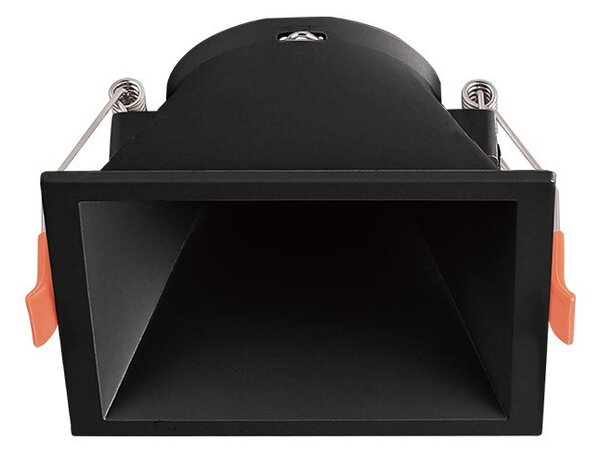

PLASY-S čierny – 93 × 93 × 55 mm, pieskovaná čierna, telo z polykarbonátu

Rozmiestnenie rozhoduje Pri bielej okrúhlej bodovke prejde aj mierna nepresnosť. Čierny štvorec ju ukáže okamžite – každé pootočenie aj nerovnaký rozostup je z druhého konca miestnosti vidieť. Oplatí sa preto raster narysovať skôr, než sa začne vŕtať:

Zarovnajte strany, nie stredy. Pri štvorci sa oko chytá hrán. Všetky bodovky musia mať strany rovnobežné so stenou, inak pôsobia nakrivo aj vtedy, keď sú stredy presne v rade.
Rovnaké rozostupy. Bežne sa bodovky umiestňujú zhruba 80 až 120 cm od seba, podľa výšky stropu a výkonu zdroja. Dôležitejšie než presná hodnota je, aby boli rozostupy navzájom rovnaké.
Odstup od steny približne polovica rozostupu. Ak sú bodovky od seba 100 cm, prvá by mala byť zhruba 50 cm od steny. Pri menšom odstupe vzniknú na stene výrazné svetelné oblúky.
Vyhnite sa nepárnym „zvyškom“. Radšej o jednu bodovku menej s rovnomerným rozdelením než o jednu navyše natlačenú do rohu.
Nekombinujte tvary. Štvorce a kruhy na jednom strope nevyzerajú ako zámer, ale ako dokupovanie.

Pri zdroji s úzkym kužeľom (napríklad modul FUTURA s 30°) svieti každý bod viac do hĺbky a menej do šírky, takže rozostupy voľte na spodnej hranici. Pri bežnej GU10 žiarovke so širším kužeľom si môžete dovoliť rozostupy väčšie.

Štvorcový výrez 83 × 83 mm Montážny otvor je štvorcový, takže sa nedá vyrezať vykružovacou pílou. Narysujte štvorec 83 × 83 mm a vyrežte ho nožom na sadrokartón alebo priamočiarou pílou s jemným listom. Rohy nie je potrebné zaobľovať – rámik má vonkajší rozmer 93 × 93 mm, takže okraje výrezu prekryje s presahom 5 mm na každej strane. Potom sa rámik pripojí na prívod, zatlačia sa pružinové úchytky a rámik sa zasunie do otvoru, kde ho úchytky zospodu pritlačia k podhľadu. Skrutky nie sú potrebné. Zástavbová hĺbka je 55 mm – toľko voľného priestoru musí byť nad podhľadom, plus miesto pre prívodný kábel.

Rozmerový nákres – vonkajší rozmer 93 × 93 mm, štvorcový výrez 83 × 83 mm, zástavbová hĺbka 55 mm

Dôležité upozornenie: rámik má krytie IP20, teda bez ochrany proti vode – do kúpeľne nad sprchu ani na terasu sa nehodí. Patrí do triedy ochrany II, takže ochranný vodič (PE) nepotrebuje – telo z polykarbonátu nevedie elektrický prúd. Elektrické pripojenie zverte osobe s odbornou spôsobilosťou a pred prácou vypnite istič.

Zdroj: žiarovka GU10 alebo modul FUTURA Do rámika sa zmestia dva typy zdroja a rozhodujú o tom, koľko svetla z jedného bodu dostanete:

Klasická LED žiarovka GU10 – naskrutkuje sa do objímky, ktorá je v balení. Bežné GU10 žiarovky dávajú zhruba 400 až 600 lúmenov. Najlacnejšie riešenie, zdroj sa dá kedykoľvek vymeniť za iný výkon alebo farbu svetla.
LED modul FUTURA – vloží sa do rámika namiesto žiarovky a dá podstatne viac svetla: 990 lm pri 11 W alebo 810 lm pri 9 W. Má tri voliteľné farby svetla, úzky 30° kužeľ a hliníkové telo, ktoré lepšie odvádza teplo. Výrobca kompatibilitu modulov FUTURA s rámikmi PLASY uvádza priamo.

ZdrojPríkonSvetelný tokUholFarba svetlaFarba moduluKódOdkaz
LED žiarovka GU10podľa typubežne 400–600 lmpodľa typupodľa typu––zobraziť ponuku
LED modul FUTURA11 W990 lm30°3 voliteľnéČier­na10165zobraziť
LED modul FUTURA9 W810 lm30°3 voliteľnéBiela10164zo­braziť

Modul je vo výreze rámika vidieť, takže jeho farba nie je vedľajšia. Čierny modul 11 W tvorí s týmto rámikom jednotnú čiernu zostavu a zároveň dáva najvyšší svetelný tok z ponuky – tmavý vnútrajšok navyše potlačí odlesky vo výreze. Biely modul 9 W vytvorí v tmavom ráme výrazný kontrast, čo je pri bodovkách dnes bežné riešenie a v bielo-čiernom interiéri pôsobí zámerne. Obe cesty sú v poriadku, ide len o to, čo chcete dosiahnuť.

Moduly FUTURA – rozmery oboch verzií a postup vloženia do rámika

V balení dostanete: rámik PLASY-S · objímku GU10 · pružinové úchytky na upevnenie do stropu. Svetelný zdroj – žiarovka ani modul – súčasťou balenia nie je.

Technické parametre

Základné údaje
Typ výrobkuZapustený rámik bodového svietidla (bez svetelného zdroja)
RadPLASY-S
TvarŠtvorcový
Kód výrobcu2027000 (VITO)
Kód HD-SHOP10162

Svetelný zdroj
PäticaGU10
Objímka GU10Súčasťou balenia
Svetelný zdrojNie je súčasťou balenia – dokupuje sa samostatne
Kompatibilné žiarovkyLED GU10, tvar PAR16
Kompatibilné LED modulyFUTURA 11 W (990 lm) a FUTURA 9 W (810 lm)

Montáž
Spôsob montážeZapustená do sadrokartónu alebo podhľadu
Montážny otvor (výrez)83 × 83 mm (štvorcový)
Zástavbová hĺbka55 mm
UpevneniePružinové úchytky

Elektrické parametre
Napájacie napätie220–240 V
Frekvencia50/60 Hz
Trieda ochranyII (nevyžaduje ochranný vodič PE)

Konštrukcia a rozmery
Vonkajší rozmer93 × 93 × 55 mm
Materiál telaPolykarbonát (PC)
Povrchová úpravaPieskovaná
FarbaČierna
Hmotnosť97 g

Prevádzka
KrytieIP20 – suché vnútorné priestory
Prevádzková teplota−25 °C až +50 °C
Záruka výrobcu2 roky
Množstvo v balení1 ks

Porovnanie rámikov radu PLASY Rad ponúka dva tvary v dvoch farbách. Pätica GU10, zástavbová hĺbka 55 mm, IP20, trieda ochrany II aj materiál tela sú pri všetkých rovnaké – líši sa tvar, veľkosť výrezu a farba:

ModelTvarVonkajší rozmerMontážny otvorFarbaKódOdkaz
PLASY-SŠtvorcový93 × 93 × 55 mm83 × 83 mmČierna10162prá­ve prezeráte
PLASY-SŠtvorcový93 × 93 × 55 mm83 × 83 mmBiela10161zo­braziť
PLASY-ROkrúhlyØ 93 × 55 mmØ 83 mmČierna10160zo­braziť
PLASY-ROkrúhlyØ 93 × 55 mmØ 83 mmBiela10159zo­braziť

Okrúhly variant má výhodu pri montáži – jeho otvor sa vyreže vykružovacou pílou za pár sekúnd. Štvorcový vyžaduje presnejšiu prácu, ale na strope pôsobí usporiadanejšie. Ak plánujete viac bodov, držte sa jedného tvaru aj jednej farby.

Často kladené otázky

Ako ďaleko od seba bodovky umiestniť? ▼
Bežne 80 až 120 cm, podľa výšky stropu a výkonu zdroja. Dôležitejšie než presná hodnota je, aby boli rozostupy navzájom rovnaké a odstup od steny zhruba polovičný oproti rozostupu medzi bodovkami. Pri zdroji s úzkym 30° kužeľom voľte rozostupy na spodnej hranici.

Aký veľký otvor mám vyrezať? ▼
Štvorcový otvor s rozmerom 83 × 83 mm. Vonkajší rozmer rámika je 93 × 93 mm, takže okraje výrezu prekryje s presahom 5 mm na každej strane. Zástavbová hĺbka je 55 mm, toľko voľného priestoru musí byť nad podhľadom, plus miesto pre prívodný kábel.

Dá sa štvorcový otvor vyrezať vykružovacou pílou? ▼
Nie, vykružovacia píla robí okrúhly otvor. Štvorec 83 × 83 mm si narysujte a vyrežte nožom na sadrokartón alebo priamočiarou pílou s jemným listom. Rohy nie je potrebné zaobľovať – rámik ich prekryje. Ak chcete montáž čo najrýchlejšiu, zvoľte okrúhly variant PLASY-R.

Je žiarovka súčasťou balenia? ▼
Nie. V balení je rámik a objímka GU10, svetelný zdroj sa dokupuje samostatne. Je to zámer – vďaka tomu si zvolíte presne taký svetelný tok a farbu svetla, aké potrebujete, a po skončení životnosti meníte len zdroj, nie celé svietidlo.

Akú žiarovku doň dám? ▼
LED žiarovku s päticou GU10. Výrobca uvádza kompatibilitu so žiarovkami tvaru PAR16, čo je bežný tvar GU10 žiaroviek. Výkon a farbu svetla si zvolíte podľa miestnosti – do obytných priestorov 3000 K, do kuchyne a kúpeľne 4000 K.

Dá sa doň vložiť LED modul FUTURA? ▼
Áno. Výrobca uvádza moduly FUTURA ako kompatibilné s rámikmi PLASY. Modul sa vloží do rámika namiesto žiarovky a dá podstatne viac svetla než bežná GU10 žiarovka – 990 lm pri 11 W alebo 810 lm pri 9 W. Má aj tri voliteľné farby svetla a úzky 30° kužeľ.

Ktorý modul FUTURA k čiernemu rámiku? ▼
Farebne najjednotnejší je čierny modul 11 W, ktorý má zároveň najvyšší svetelný tok z ponuky. Biely modul 9 W v čiernom rámiku vytvorí výrazný kontrast – aj to je dnes pri bodovkách bežné riešenie a v bielo-čiernom interiéri pôsobí zámerne. Je to teda vec vkusu, nie chyba.

Môžem kombinovať štvorcové a okrúhle rámiky? ▼
Na jednom strope to neodporúčame – rôzne tvary vedľa seba nepôsobia ako zámer, ale ako dokupovanie. V rámci bytu je to iné: štvorcové napríklad v kuchyni a okrúhle v spálni sú v poriadku, ak sa v jednej miestnosti nestretnú.

Môžem ho dať do kúpeľne? ▼
Rámik má krytie IP20, teda bez ochrany proti vode. Je určený do suchých vnútorných priestorov. Nad vaňu, sprchu ani na terasu sa nehodí – tam treba svietidlo aspoň s krytím IP44.
