Štvorec, ktorý nadviaže na línie miestnosti Okrúhla bodovka je univerzálna, ale s ničím sa nezarovná. PLASY-S je štvorcový rámik 9,3 × 9,3 cm, ktorý má hrany rovnobežné so stenami, s kuchynskou linkou aj s podhľadom. Pri viacerých bodoch v jednej miestnosti je rozdiel ešte výraznejší: štvorce v rade pôsobia ako zámerný raster, kruhy skôr ako náhodné body. Rámik sám o sebe nesvieti – je to objímka a kryt, do ktorého vložíte svetelný zdroj. Objímka GU10 je súčasťou balenia, zdroj nie. Vyberiete si ho podľa toho, koľko svetla potrebujete.

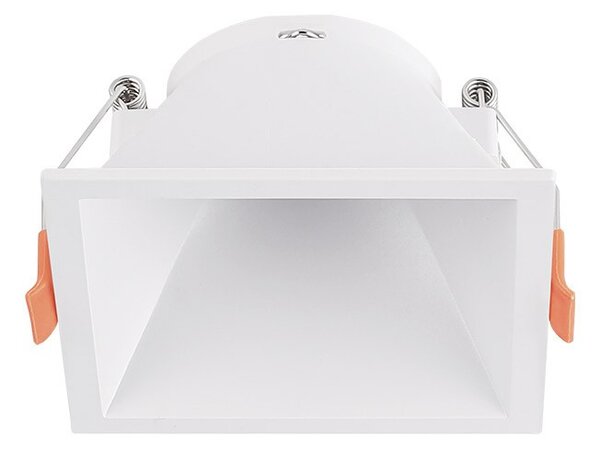

PLASY-S – 93 × 93 × 55 mm, pieskovaná biela, telo z polykarbonátu

Štvorcový výrez sa robí inak než okrúhly Toto je jediný praktický rozdiel oproti okrúhlemu variantu a stojí za to vedieť o ňom vopred: montážny otvor má rozmer 83 × 83 mm, takže sa nedá vyrezať vykružovacou pílou, ktorá sa na bodovky bežne používa.

Narysujte štvorec 83 × 83 mm na sadrokartón. Pri viacerých bodoch si najskôr vyznačte celý raster a skontrolujte, či sú strany štvorcov navzájom rovnobežné – pri štvorci je každé pootočenie na strope vidieť.
Vyrežte otvor nožom na sadrokartón alebo priamočiarou pílou s jemným listom. Začnite zvnútra a k čiare sa dorežte, aby sa okraj neotrhol.
Rohy nechajte ostré. Nie je potrebné ich zaobľovať – rámik má vonkajší rozmer 93 × 93 mm, takže okraje výrezu prekryje s presahom 5 mm na každej strane.

Potom už je postup rovnaký ako pri okrúhlej bodovke: rámik sa pripojí na prívod, zatlačia sa pružinové úchytky a rámik sa zasunie do otvoru, kde ho úchytky zospodu pritlačia k podhľadu. Skrutky nie sú potrebné. Zástavbová hĺbka je 55 mm – toľko voľného priestoru musí byť nad podhľadom, plus miesto pre prívodný kábel.

Rozmerový nákres – vonkajší rozmer 93 × 93 mm, štvorcový výrez 83 × 83 mm, zástavbová hĺbka 55 mm

Dôležité upozornenie: rámik má krytie IP20, teda bez ochrany proti vode – do kúpeľne nad sprchu ani na terasu sa nehodí. Patrí do triedy ochrany II, takže ochranný vodič (PE) nepotrebuje – telo z polykarbonátu nevedie elektrický prúd. Elektrické pripojenie zverte osobe s odbornou spôsobilosťou a pred prácou vypnite istič.

Zdroj: žiarovka GU10 alebo modul FUTURA Do rámika sa zmestia dva typy zdroja a rozhodujú o tom, koľko svetla z jedného bodu dostanete:

Klasická LED žiarovka GU10 – naskrutkuje sa do objímky, ktorá je v balení. Bežné GU10 žiarovky dávajú zhruba 400 až 600 lúmenov. Najlacnejšie riešenie, zdroj sa dá kedykoľvek vymeniť za iný výkon alebo farbu svetla.
LED modul FUTURA – vloží sa do rámika namiesto žiarovky a dá podstatne viac svetla: 810 lm pri 9 W alebo 990 lm pri 11 W. Má tri voliteľné farby svetla, úzky 30° kužeľ a hliníkové telo, ktoré lepšie odvádza teplo. Výrobca kompatibilitu modulov FUTURA s rámikmi PLASY uvádza priamo.

ZdrojPríkonSvetelný tokUholFarba svetlaFarba moduluKódOdkaz
LED žiarovka GU10podľa typubežne 400–600 lmpodľa typupodľa typu––zobraziť ponuku
LED modul FUTURA9 W810 lm30°3 voliteľnéBiela10164zo­braziť
LED modul FUTURA11 W990 lm30°3 voliteľnéČier­na10165zobraziť

Modul je vo výreze rámika vidieť, takže jeho farba nie je vedľajšia. Biely modul 9 W v bielom rámiku opticky zmizne a na strope ostane čistý biely štvorec. Čierny modul 11 W vytvorí výrazný kontrast a zároveň dá najvyšší svetelný tok z ponuky – čierno-biela kombinácia je pri bodovkách dnes bežná a v interiéri s čiernymi doplnkami pôsobí zámerne. Obe cesty sú v poriadku, ide len o to, čo chcete dosiahnuť.

Moduly FUTURA – rozmery oboch verzií a postup vloženia do rámika

V balení dostanete: rámik PLASY-S · objímku GU10 · pružinové úchytky na upevnenie do stropu. Svetelný zdroj – žiarovka ani modul – súčasťou balenia nie je.

Technické parametre

Základné údaje
Typ výrobkuZapustený rámik bodového svietidla (bez svetelného zdroja)
RadPLASY-S
TvarŠtvorcový
Kód výrobcu2026990 (VITO)
Kód HD-SHOP10161

Svetelný zdroj
PäticaGU10
Objímka GU10Súčasťou balenia
Svetelný zdrojNie je súčasťou balenia – dokupuje sa samostatne
Kompatibilné žiarovkyLED GU10, tvar PAR16
Kompatibilné LED modulyFUTURA 9 W (810 lm) a FUTURA 11 W (990 lm)

Montáž
Spôsob montážeZapustená do sadrokartónu alebo podhľadu
Montážny otvor (výrez)83 × 83 mm (štvorcový)
Zástavbová hĺbka55 mm
UpevneniePružinové úchytky

Elektrické parametre
Napájacie napätie220–240 V
Frekvencia50/60 Hz
Trieda ochranyII (nevyžaduje ochranný vodič PE)

Konštrukcia a rozmery
Vonkajší rozmer93 × 93 × 55 mm
Materiál telaPolykarbonát (PC)
Povrchová úpravaPieskovaná, s UV ochranou proti žltnutiu
FarbaBiela
Hmotnosť97 g

Prevádzka
KrytieIP20 – suché vnútorné priestory
Prevádzková teplota−25 °C až +50 °C
Záruka výrobcu2 roky
Množstvo v balení1 ks

Porovnanie rámikov radu PLASY Rad ponúka dva tvary v dvoch farbách. Pätica GU10, zástavbová hĺbka 55 mm, IP20, trieda ochrany II aj materiál tela sú pri všetkých rovnaké – líši sa tvar, veľkosť výrezu a farba:

ModelTvarVonkajší rozmerMontážny otvorFarbaKódOdkaz
PLASY-SŠtvorcový93 × 93 × 55 mm83 × 83 mmBiela10161prá­ve prezeráte
PLASY-SŠtvorcový93 × 93 × 55 mm83 × 83 mmČierna10162zo­braziť
PLASY-ROkrúhlyØ 93 × 55 mmØ 83 mmBiela10159zo­braziť
PLASY-ROkrúhlyØ 93 × 55 mmØ 83 mmČierna10160zo­braziť

Ak plánujete viac bodov, držte sa jedného tvaru aj jednej farby – kombinovať štvorce s kruhmi na jednom strope sa neoplatí.

Často kladené otázky

Aký veľký otvor mám vyrezať? ▼
Štvorcový otvor s rozmerom 83 × 83 mm. Vonkajší rozmer rámika je 93 × 93 mm, takže okraje výrezu prekryje s presahom 5 mm na každej strane. Zástavbová hĺbka je 55 mm, toľko voľného priestoru musí byť nad podhľadom, plus miesto pre prívodný kábel.

Dá sa štvorcový otvor vyrezať vykružovacou pílou? ▼
Nie, vykružovacia píla robí okrúhly otvor. Štvorec 83 × 83 mm si narysujte a vyrežte nožom na sadrokartón alebo priamočiarou pílou s jemným listom. Rohy nie je potrebné zaobľovať – rámik ich prekryje.

Je žiarovka súčasťou balenia? ▼
Nie. V balení je rámik a objímka GU10, svetelný zdroj sa dokupuje samostatne. Je to zámer – vďaka tomu si zvolíte presne taký svetelný tok a farbu svetla, aké potrebujete, a po skončení životnosti meníte len zdroj, nie celé svietidlo.

Kedy zvoliť štvorcový rámik namiesto okrúhleho? ▼
Vtedy, keď sa má bodovka zarovnať s líniami miestnosti – so stenami, s kuchynskou linkou alebo s podhľadom. Rozdiel je najvýraznejší pri viacerých bodoch: štvorce v rade pôsobia ako zámerný raster. Okrúhly variant je naopak univerzálnejší a nevyžaduje presné zarovnanie.

Akú žiarovku doň dám? ▼
LED žiarovku s päticou GU10. Výrobca uvádza kompatibilitu so žiarovkami tvaru PAR16, čo je bežný tvar GU10 žiaroviek. Výkon a farbu svetla si zvolíte podľa miestnosti – do obytných priestorov 3000 K, do kuchyne a kúpeľne 4000 K.

Dá sa doň vložiť LED modul FUTURA? ▼
Áno. Výrobca uvádza moduly FUTURA ako kompatibilné s rámikmi PLASY. Modul sa vloží do rámika namiesto žiarovky a dá podstatne viac svetla než bežná GU10 žiarovka – 810 lm pri 9 W alebo 990 lm pri 11 W. Má aj tri voliteľné farby svetla a úzky 30° kužeľ.

Môžem do bieleho rámika dať čierny modul? ▼
Áno, technicky aj vzhľadovo to funguje. Biely modul 9 W v bielom rámiku opticky zmizne, čierny modul 11 W vytvorí výrazný kontrast a zároveň dá najvyšší svetelný tok z ponuky. Čierno-biela kombinácia sa dnes pri bodovkách používa bežne. Je to vec vkusu, nie chyba.

Môžem ho dať do kúpeľne? ▼
Rámik má krytie IP20, teda bez ochrany proti vode. Je určený do suchých vnútorných priestorov. Nad vaňu, sprchu ani na terasu sa nehodí – tam treba svietidlo aspoň s krytím IP44.

Nezožltne biely plast po rokoch? ▼
Výrobca uvádza, že telo má UV povrchovú úpravu proti žltnutiu, ktorá má pôvodný odtieň udržať aj pri dlhodobom používaní. Je to častá výhrada k bielym plastovým rámikom, preto je táto úprava pri tomto modeli podstatná.
